Bản lề đóng mềm cho tủ, bộ giảm chấn đóng mềm để kéo tủ xuống, thả xuống ngăn kéo bản lề đóng mềm TRD-N1-18
Khi sử dụng bản lề đóng mềm cho tủ trong ngăn kéo, nó sẽ làm cho ngăn kéo rơi xuống từ từ và nhẹ nhàng và giữ cho hàng hóa trong tủ an toàn.
Chúng tôi sử dụng bộ giảm chấn loại này trong tủ TRD-N1-18
Quy cách | |||
Mẫu | Mô-men xoắn cực đại | Mô-men xoắn ngược | hướng |
TRD-N1-18-R103 | 1 N·m (10kgf·cm) | 0,2 N·m (2kgf·cm) | Clockwise |
TRD-N1-18-L103 | Ngược chiều kim đồng hồ | ||
TRD-N1-18-R153 | 1,5 N·m (15kgf·cm) | 0,3N ·m (3kgf·cm) | Clockwise |
TRD-N1-18-L153 | Ngược chiều kim đồng hồ | ||
TRD-N1-18-R203 | 2 N·m (20kgf·cm) | 0,4 N·m (4kgf·cm) | Clockwise |
TRD-N1-18-L203 | Ngược chiều kim đồng hồ | ||
TRD-N1-18-R253 | 2,5 N·m (25kgf·cm) | 0,6 N·m (6kgf·cm) | Clockwise |
TRD-N1-18-L253 | Ngược chiều kim đồng hồ | ||
Tính năng: Kiểm tra hiệu suất 100% Kiểm tra môi trường Kiểm tra rò rỉ dầu Kiểm tra vòng đời>50000 lần ISO9001:2008 Chỉ thị ROHS | Lưu ý) Đo ở 23 °C±2 °C *Max. góc 110° * Nhiệt độ hoạt động –5 ~ 50 °C *Trọng lượng 12±1g Vật liệu cơ thể và nắp Polybutylene terephthalate (PBT) Vật liệu trục quay Polyphenylene Sulphide (PPS) *Dầu loại silicone |
Kích thước:
Cách sử dụng bộ giảm chấn:
1.TRD-N1-18 được thiết kế để tạo ra một mô-men xoắn lớn ngay trước khi nắp đóng từ một vị trí thẳng đứng, như được hiển thị trong Sơ đồ A, đi đến một đóng cửa hoàn toàn. Khi nắp được đóng từ vị trí ngang, như được hiển thị trong Sơ đồ B, một mô-men xoắn mạnh được tạo ra ngay trước khi nắp được đóng hoàn toàn, khiến nắp không đóng đúng cách. | |
2. Khi sử dụng một bộ giảm chấn trên nắp, như vậy như được hiển thị trong sơ đồ, sử dụng phép tính lựa chọn sau đây để xác định mô-men xoắn giảm chấn. Cách sử dụng bộ giảm chấn Ví dụ) Khối lượng nắp M : 1,5 kg Kích thước nắp L: 0,4m Mô-men xoắn tải: T = 1.5X0.4X9.8÷2 = 2.94N ·m Dựa trên tính toán trên, TRD-N1-*303 được chọn. | |

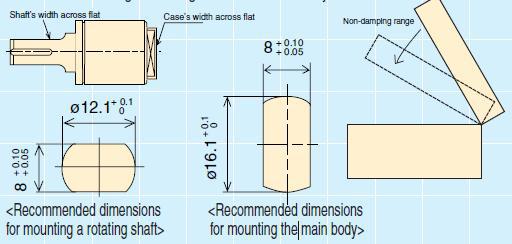

Khi kết nối trục quay với các bộ phận khác, vui lòng đảm bảo sự phù hợp chặt chẽ giữa chúng.
Nếu không có một sự phù hợp chặt chẽ, nắp sẽ không chậm lại đúng cách khi đóng cửa. Tương ứng
kích thước để cố định trục quay và thân chính như sau.
